Manchmal ist die Platine durch Batteriesäure so mitgenommen, dass trotz Austausch aller
Bauteile in der 'Clock-Section' der Takt einfach nicht loslaufen möchte.
Der Effekt ist der, dass durch Berühren mit den Fingern oder anlegen einer Messstrippe der
Takt dann doch auf einmal loslegt.

Bei einigen meiner CPUs habe ich mir folgendermasen geholfen:

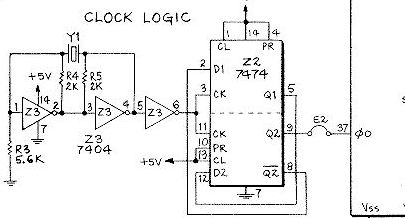

Hier der Auszug aus dem SYS80 Schaltplan

Der Takt wird über ein IC (Z3), ein paar Widerstände und einen Quarz (3,57 .. Mhz) erzeugt,
und dann von IC Z2 durch 4 geteilt, wodurch an PIN 37 der CPU ein Takt von ca. 900 KHz anstehen sollte.

Mittlerweile gibt es Quarzoszillatoren die den Takt direkt liefern
( Datenblatt eines Quarzoszillators).Was liegt also näher als so einen Quarzoszillator zu benutzen, zumal er im
Falle der SYS80-CPU ohne grossen Aufwand direkt in die Fassung von Z2 eingesetzt werden kann!
Leider gibt es so ein Teil nicht mit 900 Khz, die 1Mhz Variante tut es aber auch. (Flippertuning sozusagen ;-)

Hier eine Ansicht der Originalplatine


Nun werden alle 'überflüssigen' Bauteile entfernt (Y1, Z2, ,R3, R4 und R5) und der
Quarzososzillator an den Platz von Z2 eingelötet. Da der Quarzoszillator den Takt an PIN 8
liefert, wir ihn aber an PIN 9 brauchen, wird einfach noch eine Lötbrücke von PIN8 nach PIN 9
hergestellt... und fertig!

Hier die Ansicht nach der Modifikation.
Achtung: Ein Teil von Z3 wird weiterhin benötigt (wenn auch nicht mehr fuer die Takterzeugung)
und muss deshalb eingesetzt bleiben!



Das ganze läuft bei mir einwandfrei, für evtl. Schäden an eigenen Platinen die nach dieser Modifikation auftreten sollten schliesse ich (natürlich) jede Haftung aus!

27.2.2005, RTH
